Řídící jednotka pro vyhřívání sedadla |
||
| Číslo dílu | 6U0 919 533 A | |
| Kusu | 1 | |
| Skupina: | Elektrická výbava | |
| Popis: | Zdroj fotek: http://www.zlosnik.pl/ | |

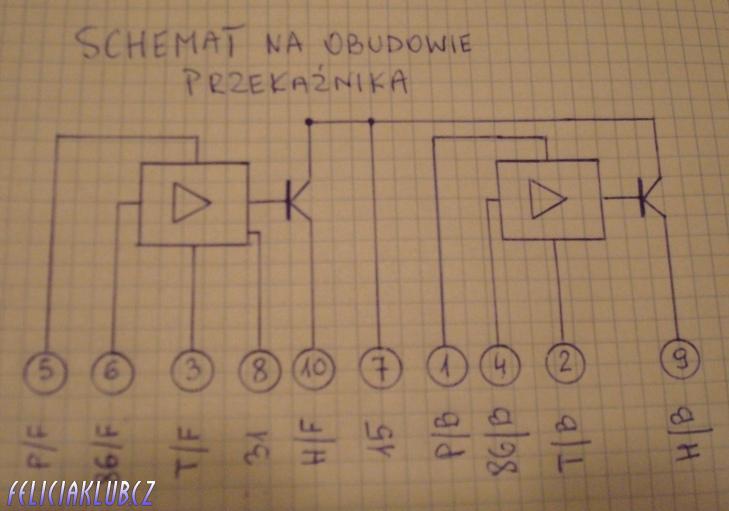

| Technické data: | Pin 1: P/B Pin 2: T/B Pin 3: T/F Pin 4: 86/B Pin 5: P/F Pin 6: 86/F Pin 7: 15 Pin 8: 31 Pin 9: H/B Pin 10: H/F Řídící jednotka: T10f/1 na spínač vyhřívání, sedadlo spolujezdce, regulační napětí z proměnného odporu T10f/2 na snímač teploty v sedáku spolujezdce, druhý vývod snímače ukostřený T10f/3 na snímač teploty v sedáku řidiče, druhý vývod snímače ukostřený T10f/4 na spínač vyhřívání, sedadlo spolujezdce, z vypínače vyhřívání T10f/5 na spínač vyhřívání, sedadlo řidiče, regulační napětí z proměnného odporu T10f/6 na spínač vyhřívání, sedadlo řidiče, z vypínače vyhřívání T10f/7 napájení, „15“, +12V při zapnutém zapalování T10f/8 ukostření T10f/9 na topný drát v sedáku spolujezdce, druhý konec topného drátu na topný drát v opěradle spolujezdce, druhý konec topného drátu v opěradle spolujezdce ukostřený T10f/10 na topný drát v sedáku řidiče, druhý konec topného drátu na topný drát v opěradle řidiče, druhý konec topného drátu v opěradle řidiče ukostřený Spínač s regulací: T7a/1 sedadlo řidiče, regulační napětí z proměnného odporu T7a/2 sedadlo řidiče, ze spínače vyhřívání T7a/3 kostra podsvícení spínače T7a/4 napájení, „15“, +12V při zapnutém zapalování T7a/5 podsvícení spínače T7a/6 sedadlo spolujezdce, se spínače vyhřívání T7a/7 sedadlo spolujezdce, regulační napětí z proměnného odporu Konektory u sedadel: Pin 1 Topný drát sedáku, přívod napětí Pin 2 Topný drát sedáku, odvod k opěradlu Pin 3 Topný drát opěradla, přívod od sedáku Pin 4 Topný drát opěradla, kostra Pin 5 Snímač teploty na řídící jednotku Pin 6 Snímač teploty, kostra |
|

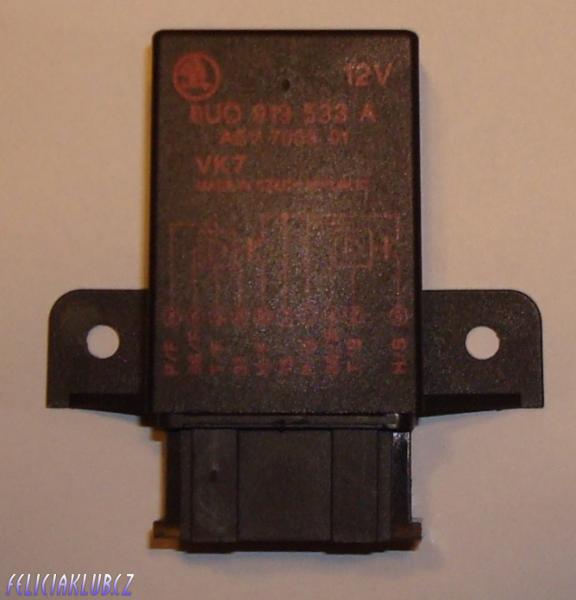

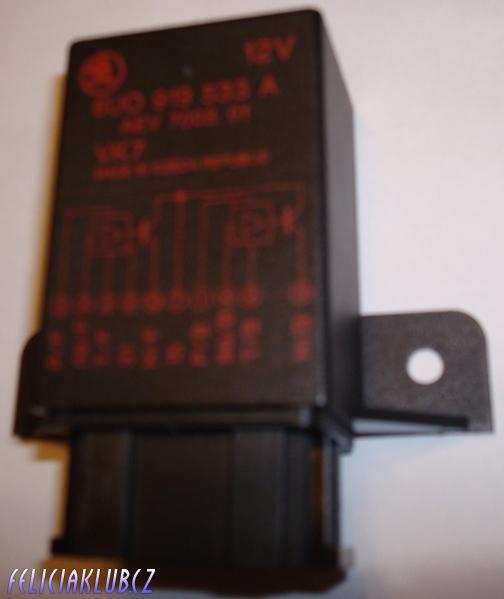

Galerie  | ||

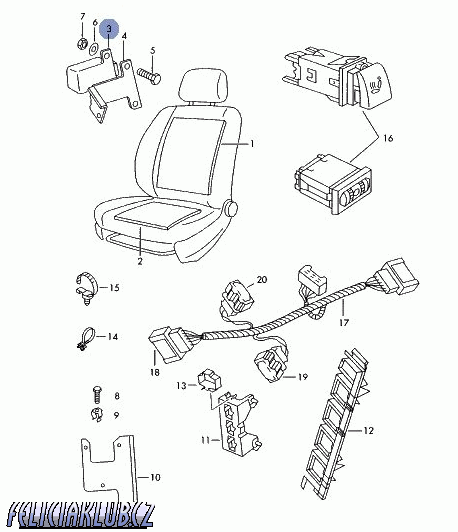

Technický výkres   | ||
| Odkaz na tuto stránku: http://www.feliciaklub.cz/autodily/dil-6U0919533A | ||
Vložil: Luka$ (21. 01. 2010 08:35)
Upravil: Luka$ (30. 12. 2011 10:53)
